De nokafstand is de hart-op-hart afstand tussen de twee tegenover elkaar liggende nokken (klauwen) van een Storz-koppeling. Deze maat is cruciaal voor het correct identificeren van het koppelingstype, zoals Storz A, B, C of D. Toch ontstaan hier in de praktijk regelmatig misverstanden over.
Hoe meet je de nokafstand correct?
De juiste meetmethode is eenvoudig:
- Plaats een schuifmaat of liniaal recht over beide nokken
- Meet de afstand van het midden van de ene nok tot het midden van de andere nok
- Zorg dat je haaks (recht) meet, niet schuin

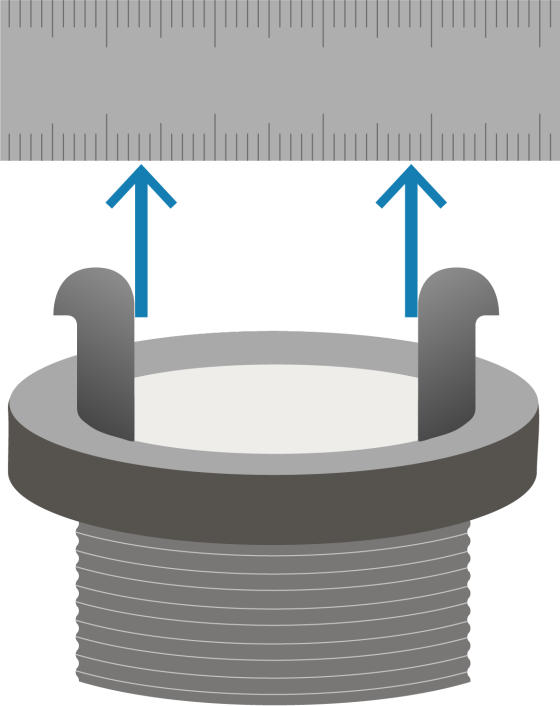

- In Figuur 1 is te zien hoe deze meting correct wordt uitgevoerd.
Veelvoorkomende misverstanden
In de praktijk gaat het vaak mis door:
- Meten van de diameter van de koppeling in plaats van de nokafstand
- Meten vanaf de buitenrand van de nokken in plaats van hart-op-hart
- Verwarring tussen slangmaat en nokafstand
- Aflezen van tekst aan de buitenkant van de koppeling
- Deze fouten kunnen leiden tot het bestellen van een verkeerde koppeling, met lekkage of incompatibiliteit als gevolg.
Waarom is de nokafstand zo belangrijk?
- De nokafstand bepaalt rechtstreeks:
- Het Storz-type (A, B, C, D, etc.)
- Welke koppelingen onderling compatibel zijn
- Of een koppeling lekvrij en veilig vergrendelt
- Een afwijking van slechts enkele millimeters kan al betekenen dat koppelingen niet goed sluiten.
Overzicht gangbare Storz-koppelingen
| Storz-type | Nokafstand | Nominale slangmaat | Typische toepassing |
| Storz D | 31mm | 25 mm (1”) | Kleine draagbare pompen |
| Storz C | 66mm | 52 mm (2”) | Brandslangen, industrie |
| Storz B | 81mm | 75 mm (3”) | Brandweer, hoofaanvoer |
| Storz A | 133mm | 110 mm (4”) | Grote watertransporten |
| Storz F | 89mm | 100 mm | Industrie, vaste installaties |
Samenvatting
De nokafstand is niet de buitendiameter, maar de hart-op-hart afstand tussen de twee nokken. Door altijd volgens de juiste methode te meten – zoals te zien is in jouw referentiefoto (Figuur 1) – voorkom je fouten, vertraging en verkeerde bestellingen.
Doorgaans maken wij gebruik van Storz B, waarbij we ook in sommige gevallen de kleinere Storz C nog wel eens tegenkomen.
