Categorie: Pompen / DAB Esybox Max
Van toepassing op: Esybox Max installaties met buffertank
Probleem
De Esybox Max geeft een F4-fout (lage druk signaal / droogloopbeveiliging) terwijl de buffertank gewoon vol is. De pomp stopt en start niet opnieuw op.
Oorzaken
1. EK/PK drempelwaarde staat te hoog ingesteld
De parameter EK (lagedrukfunctie zuigzijde) en PK (drempelwaarde in bar) bepalen bij welke zuigdruk de pomp een droogloopfout activeert. Als PK te hoog is ingesteld, gooit de beveiliging af terwijl er nog gewoon water in de tank staat.
De PK-waarde moet altijd lager zijn dan de werkelijke zuigdruk die de pomp meet als de tank vol is.
2. Lucht in de zuigleiding
Als er lucht zit in de leiding tussen tank en pomp, meet de druksensor aan de zuigzijde te weinig druk — ook bij een volle tank. Mogelijke oorzaken:
- Voetklep of terugslagklep sluit niet goed
- De zuigleiding heeft een omhooggaande bocht (sifon) waardoor lucht opgesloten raakt
3. Defecte of vervuilde druksensor (zuigzijde)
Als de zuigdruksensor een foutieve waarde doorgeeft (bijv. 0 bar terwijl de tank vol is), denkt de pomp dat er geen water is. Dit is te controleren via het Monitor-menu.

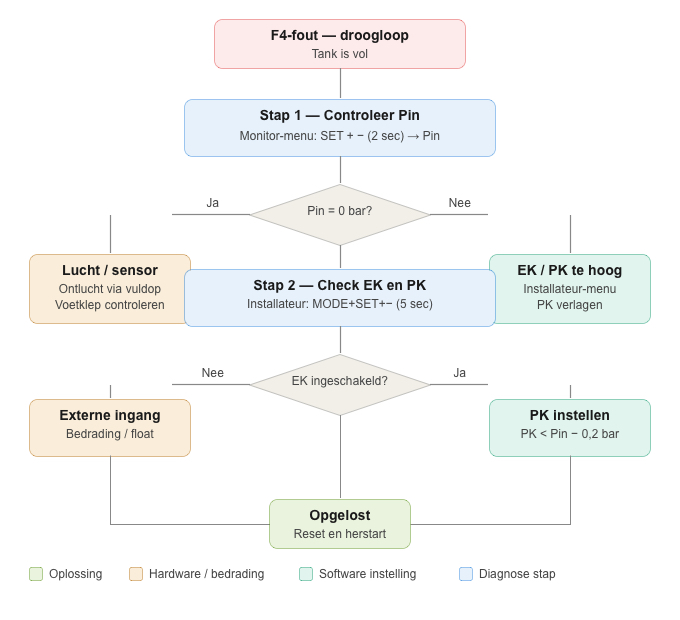

Stappenplan diagnose
Stap 1 — Controleer de werkelijke zuigdruk (Pin)
Ga naar het Monitor-menu:
Toegang: SET + − gedurende 2 seconden
Scroll naar Pin (druk aan inlaat/zuigzijde). Noteer de waarde als de tank vol is.
- Staat Pin op 0 bar terwijl de tank vol is? → Waarschijnlijk lucht in de leiding of defecte sensor.
- Staat Pin op een realistische waarde (bijv. 0,2–0,5 bar)? → Ga naar stap 2.
Stap 2 — Controleer EK en PK instelling
Ga naar het Installateursmenu:
Toegang: MODE + SET + − gedurende 5 seconden
Zoek de parameters EK en PK:
| Parameter | Omschrijving | Actie |
|---|---|---|
| EK | Lagedrukfunctie zuigzijde (aan/uit) | Controleer of deze actief staat |
| PK | Drempelwaarde in bar | Moet minstens 0,2 bar lager zijn dan de gemeten Pin-waarde |
Voorbeeld: Pin = 0,3 bar → stel PK in op maximaal 0,1 bar.
Stap 3 — Controleer de zuigleiding fysiek
- Loopt de leiding zonder omhooggaande bochten van tank naar pomp?
- Sluit de voetklep goed (geen luchtlek)?
- Ontlucht de leiding door de vuldop 2,5 slagen los te draaien en daarna weer goed vast te zetten.
Stap 4 — Controleer externe bedrading (als EK uitstaat)
Als EK uitgeschakeld is maar de F4-fout toch optreedt, komt het signaal van een externe digitale ingang (bijv. floatschakelaar of signaalkabel). Controleer de bedrading op de digitale ingang van de pomp op kortsluiting, losse contacten of een defecte schakelaar.
Oplossing samengevat
| Oorzaak | Oplossing |
|---|---|
| PK te hoog ingesteld | PK verlagen tot onder de werkelijke Pin-waarde |
| Lucht in zuigleiding | Ontluchten via vuldop, voetklep controleren |
| Defecte zuigdruksensor | Sensor of aansluiting controleren/vervangen |
| Fout extern signaal | Bedrading digitale ingang controleren |
Menüoverzicht toegangscodes
| Menu | Toetsencombinatie | Indruktijd |
|---|---|---|
| Monitor (Pin bekijken) | SET + − | 2 seconden |
| Installateur (EK/PK instellen) | MODE + SET + − | 5 seconden |
| Setpoint (SP/RP) | MODE + SET | 2 seconden |
Bron: DAB Esybox Max installatiehandleiding (NL) — Team Infra wiki
