Categorie: Pompen / DAB Esybox Max
Van toepassing op: Installaties met meerdere Esybox Max pompen op één leiding (max. 4 stuks)
Inleiding
Meerdere Esybox Max pompen kunnen draadloos met elkaar samenwerken op één persleiding. Ze communiceren onderling via WiFi en verdelen de belasting automatisch. Het systeem ondersteunt maximaal 4 pompen per groep.
Statusweergave multipomp systeem
Via het gebruikersmenu is de status van alle gekoppelde pompen in één oogopslag te zien. Voor elke pomp verschijnt een icoon met daaronder een statusindicatie:
| Status | Icoon | Tekst onder icoon |
|---|---|---|
| Motor draait | Pomp-icoon (draaiend) | Toerental (3 cijfers) |
| Motor gestopt | Pomp-icoon (statisch) | SB |
| Pomp in storing | Pomp-icoon (statisch) | F |
Let op: Als een pomp als reservepomp is geconfigureerd, is het icoon donker van kleur. Bij een gestopte reservepomp wordt ook F getoond in plaats van SB.
Als de communicatie tussen pompen afwezig of onderbroken is, verschijnt een icoon dat de verbindingsstoring aangeeft (knipperend E op de display bij de pomp in kwestie).
Adresconfiguratie (parameter AD)
Voordat pompen gekoppeld worden, moet de adresconfiguratie correct zijn ingesteld. Dit is te vinden in het Installateursmenu (MODE + SET + − gedurende 5 sec), parameter AD.
Mogelijke instellingen: automatisch (standaard) of handmatig (waarden 1 t/m 4).
Belangrijke regels:
- Alle pompen in de groep moeten dezelfde methode gebruiken: óf allemaal automatisch, óf allemaal handmatig.
- Bij handmatige adressen mag elk adres maar één keer voorkomen.
- Bij gemengde adressen (deels handmatig, deels automatisch) of dubbele adressen geeft de pomp een foutmelding: het adres op de display knippert als E.
- Bij automatische adressen worden adressen bij elke opstart opnieuw toegewezen — dit heeft geen invloed op de werking.

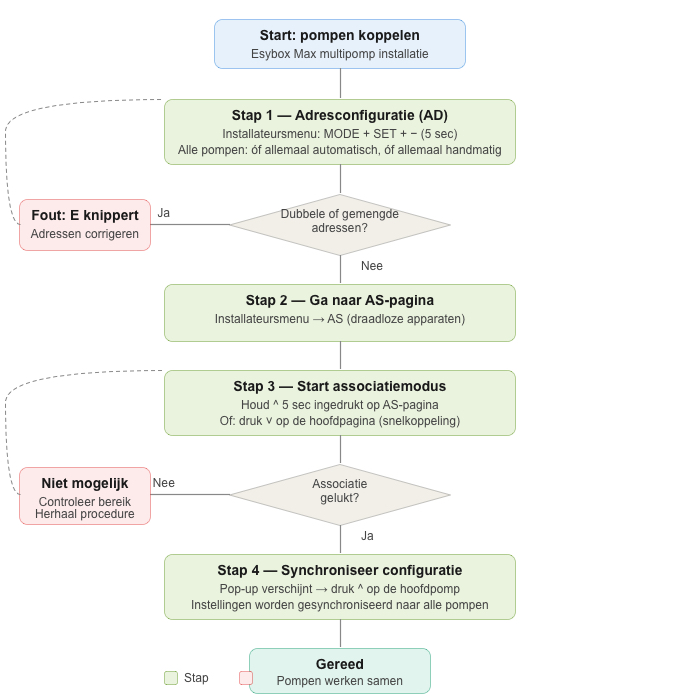

Pompen koppelen (associatie)
Stap 1 — Ga naar de AS-pagina
Ga naar het Installateursmenu (MODE + SET + − gedurende 5 sec) en navigeer naar de pagina AS (draadloze apparaten).
Stap 2 — Start de associatiemodus
Houd op de AS-pagina de “^” toets 5 seconden ingedrukt. De pomp gaat in associatiemodus: de COMM-led knippert regelmatig.
Snelkoppeling: Vanaf de hoofdpagina kun je ook direct op “˅” drukken om de associatiemodus te starten.
Stap 3 — Doe hetzelfde op de tweede pomp
Zet de tweede pomp (en eventuele volgende pompen) ook in associatiemodus. Zodra twee pompen binnen elkaars bereik zijn en beide in associatiemodus staan, worden ze automatisch gekoppeld.
De associatie kan mislukken als:
- Het apparaat dat gekoppeld wordt al het maximale aantal verbindingen heeft bereikt.
- Het te koppelen apparaat niet wordt herkend.
In dat geval stopt de procedure en verschijnt op beide pompen de melding “Associatie niet mogelijk”. Herhaal de procedure vanaf stap 2.
De zoekstatus blijft actief totdat een apparaat gevonden is. Als er binnen 1 minuut geen apparaat wordt gevonden, verlaat de pomp automatisch de associatiemodus. Je kunt de modus ook handmatig verlaten door op SET of MODE te drukken.
Stap 4 — Configuratie synchroniseren
Na een geslaagde associatie verschijnt een pop-up met de vraag om de configuratie uit te breiden. Dit gebeurt wanneer de gekoppelde pompen verschillende instellingen hebben (bijv. setpoint SP, herstart RP, enz.).
Druk op “^” op de pomp waarvan je de instellingen wilt overnemen op de andere pompen. De pompen tonen “Even geduld…” en starten daarna normaal op met gesynchroniseerde parameters.
Setpoint instellen (SP)
Het setpoint (gewenste persdruk) stel je in via het Setpoint-menu:
Toegang: MODE + SET gedurende 2 seconden
Gebruik ^ en ˅ om de druk in te stellen. Druk op SET om het menu te verlaten.
In een multipomp-installatie geldt: als je het setpoint op één pomp wijzigt, wordt dit automatisch gesynchroniseerd naar alle gekoppelde pompen.
Pompen ontkoppelen (disassociatie)
Ga naar de AS-pagina in het Installateursmenu. Selecteer het apparaat dat je wilt ontkoppelen en verwijder de koppeling. Het ontkoppelde apparaat verschijnt daarna niet meer in het netwerk van de andere pompen.
Overzicht toegangscodes
| Menu | Toetsencombinatie | Indruktijd |
|---|---|---|
| Setpoint (SP) | MODE + SET | 2 seconden |
| Installateursmenu (AD, AS) | MODE + SET + − | 5 seconden |
| Associatiemodus starten (vanaf AS) | ^ ingedrukt houden | 5 seconden |
| Associatiemodus starten (snelkoppeling hoofdpagina) | ˅ | Direct |
Bron: DAB Esybox Max installatiehandleiding (NL) — Team Infra wiki
